正道瑞特斯利用十几年经验积累，开发了一整套解决方案。把所有主结构钢梁，用定制异型矩管（各种截面）等强替换，为了减少自重，采用S700MC高强钢，减少截面尺寸，减少重量，降低成本。所有连接采用正道瑞特斯发明的“宝石”锁扣，无焊接，减少火花产生的 VOC气体和粉尘污染，提高芯片的良品率，省工省料。方管和锁扣之间单个承载力达100kN,方管和连接件的齿牙承载力达50kN，安全可靠，是目前行业独一无二的装配式结构创新方案，已得到有关专家的一致认可。

传统方案

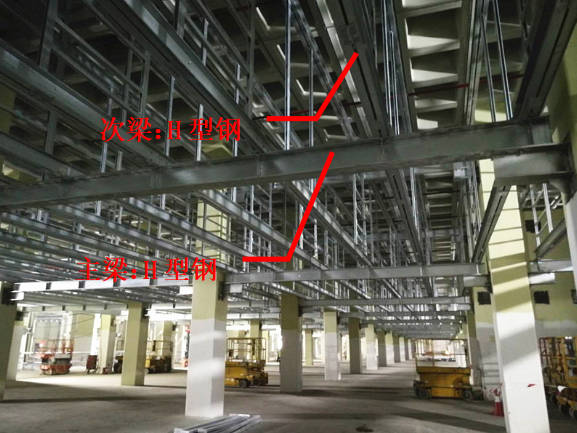

洁净室传统公共管架二次钢构安装的主要工艺：设定标高—定位—埋设化学螺栓—安装预制牛腿 —调整定位精度—安置主梁、次梁及其他结构连接件。

装配式预埋件

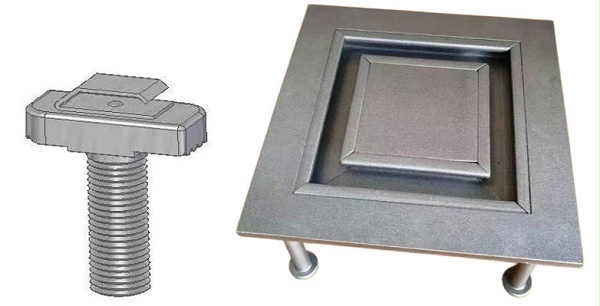

在土建阶段预埋板做成装配式形式（安装便捷、高效、减少现场粉尘及VOC排放）。预埋件纠偏范围大于现行建筑规范一倍以上，生根底座能上下左右水平方向多维调节，解决建筑施工误差，避免切割、焊接、钻孔打磨产生的大量粉尘污染，提高洁净度，有利于提高芯片等精密器件生产良品率。 装配式预埋件及配套卡簧T型 螺栓，如下图所示（此种预埋件也可以作为普通预埋件使用）。

“宝石”锁扣介绍

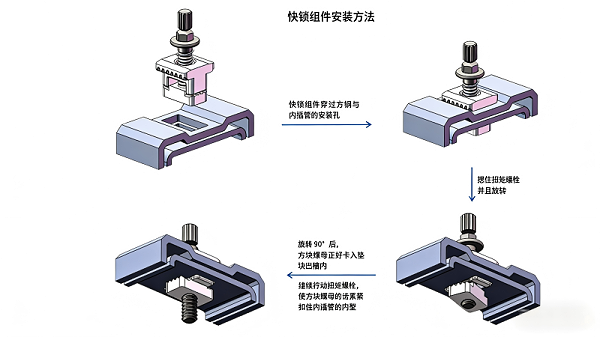

“宝石”锁扣是我公司研发的新型快速连接锁扣，具有拆装快速、材质高强、锁紧可靠等性能。“宝石”锁扣穿过预开孔构件，手动旋转扭剪螺栓梅花头90°，使方块螺母卡入垫块凹槽内，用电动扭剪扳手拧紧方块螺母和垫块，直至梅花头剪断达到预紧力要求，方块螺母和垫块齿牙压紧构件，完成锁紧。若需要拆卸构件，通过普通电动扳手拧松螺栓，逆向取出“宝石”锁扣，完成拆卸。

牛腿/主梁与砼柱连接方案

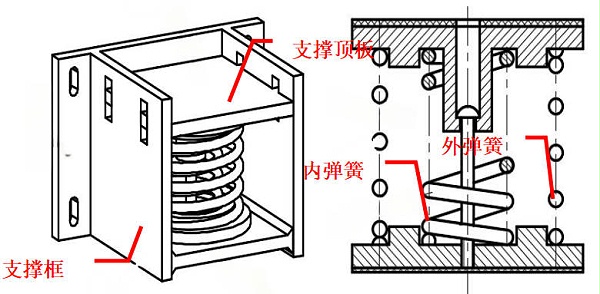

为降低管道液体、机电设备产生的震动影响，通常在牛腿上加装弹簧支座，一种集弹簧隔震、牛腿功能于一身的弹簧牛腿（专利产品），有效降低牛腿体积，轻量化快速安装，自由调节，而且多种规格体积一致，提高装配效率，如下图所示。

   支架与砼结构连接方案

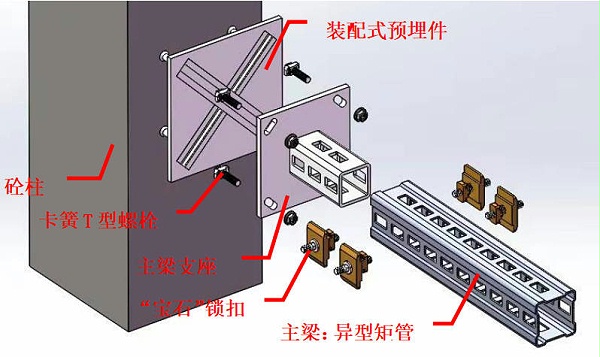

装配式预埋件预先埋入砼柱内，主梁支座通过“宝石”锁扣与主梁连接，主梁支座通过连接螺栓安装在装配式预埋件沟槽上，调整主梁至设计位置，锁紧“宝石”锁扣和连接螺栓。

主梁与背对背C型龙骨连接方案

主梁上部通过“宝石”锁扣连接滑座槽件，在滑座槽件区域内任意位置通过“宝石”锁扣安装T型连接件，背对背C型龙骨插入T型连接件，再通过“宝石”锁扣锁紧。整体结构安装到位后锁紧“宝石”锁扣。

    主梁补强方案

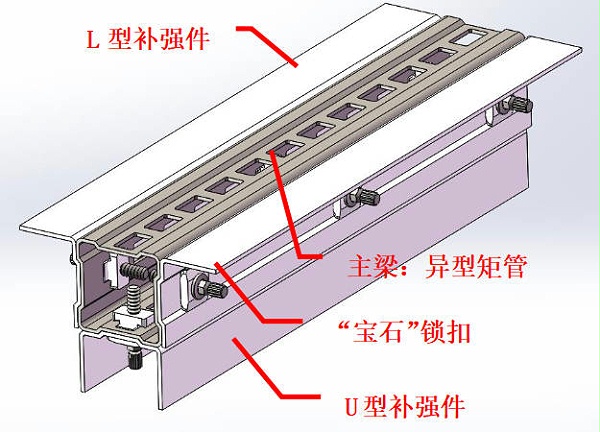

    在主梁应力集中区域可通过“宝石”锁扣连接补强件进行补强。在满足空间高度需求情况下采用U型补强件垂直向补强。如果空间高度不足则采用L型补强件水平向两侧补强。

    主梁 -次梁连接方案

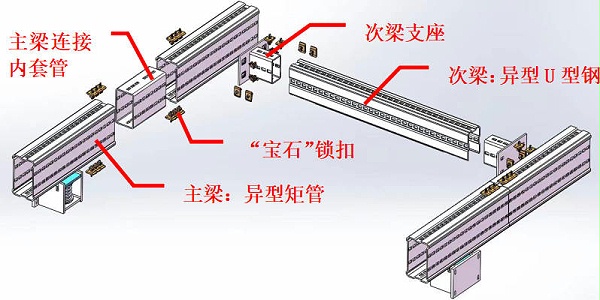

    对于主梁-次梁连接安装采用异形方管上制作排孔达到自由安装支架的目的，系列化配件解决任何连接方式。主梁对接采用主梁连接内套管插接方式。用“宝石”锁扣 （专利产品）通过方管四周方孔锁紧，牢固、快捷、大大降低人工成本。主、次梁之间通过次梁支座连接。次梁端部底面开口，开从上方扣入，四周“宝石”锁扣锁紧。

    正道瑞特斯任何一个创新产品的诞生，都来自于项目现场出现的问题，用户的需求，行业的痛点，从想法，草图，力学计算，制图，3D打印模型……直至产品的生产落地，我们己经完成了轻，中，重型各支架系列之间的互连互通互配，高度兼容的产品体系，加上我们使用先进测量技术，3D数据库，数字化产品生产管理体系，不久的将来形成全方位的成品支吊架系统解决方案，为重点行业优质客户提供最具增值价值的高品质服务，进而成为行业的代名词！

    如需获取完整创新方案，欢迎随时与我司取得联系，我们将为您提供详细资料与专业对接服务。
