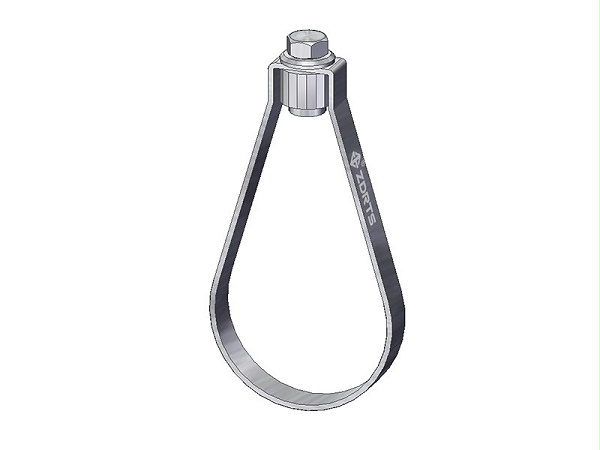

| 品号 | 抱箍范围 | 管道规格 |
抱箍范围 |
螺杆接头规格 | 管束高度 |
管束中心至 螺杆端头距离 |
管束材料宽度 管束材料厚度 |
螺帽外径规格 |
管束顶点至 螺杆端头距离 |
包装 |
| D(mm) | D(‘’) | DN(mm) | G | H(mm) | h(mm) | bxs(mm) | SW1(mm) | t1(mm) | 个 | |
| 455 7 028 | 28 | - | 20 | M8 | 86 | 47 | 9.2X2.0 | 13 | 33 | 50 |
| 455 7 035 | 35 | 1 | 25 | M8 | 93 | 51 |
9.2X2.0 |
13 | 34 | 50 |
| 455 7 044 | 44 | - | 32 | M8 | 102 | 55.5 |
9.2X2.0 |
13 | 34 | 50 |
| 455 7 050 | 50 | 1.5 | 40 | M8 | 110 | 61 |
9.2X2.0 |
13 | 36 | 50 |
| 455 7 062 | 62 | 2 | 50 | M8 | 122 | 66 |
9.2X2.0 |
13 | 35 | 50 |
| 455 7 028 | 28 | 0.75 | 20 | M10 | 86 | 47 |
9.2X2.0 |
15 | 33 | 50 |
| 455 6 035 | 35 | 1 | 25 |
M10 |
93 | 51 |
9.2X2.0 |
15 | 34 | 50 |
| 455 6 044 | 44 | 1.25 | 32 |
M10 |
102 | 55.5 |
9.2X2.0 |
15 | 34 | 50 |
| 455 6 050 | 50 | 1.25 | 40 |
M10 |
110 | 61 |
9.2X2.0 |
15 | 36 | 50 |
| 455 6 062 | 62 | 2 | 50 |
M10 |
122 | 66 |
9.2X2.0 |
15 | 35 | 50 |
| 455 6 077 | 77 | 2.5 | 65 |
M10 |
142 | 73 | 10.0X3.0 | 15 | 35 | 25 |
| 455 6 090 | 90 | 3 | 80 |
M10 |
157 | 81 | 10.0X3.0 | 15 | 36 | 25 |
| 455 6 115 |
115 |
- | 100 |
M10 |
200 | 111 |
10.0X3.0 |
15 | 54 | 25 |
| 455 6 142 | 142 | 5 | 125 | M12 | 225 | 120 |
10.0X3.0 |
18 | 49 | 25 |
| 455 6 170 | 170 | - | 150 | M12 | 265 | 151 |
10.0X3.0 |
18 | 66 | 25 |
| 455 6 221 | 221 | 8 | 200 | M16 | 358 | 208 | 16.0X3.0 | 24 | 97 | 25 |
| 455 6 275 | 275 | 10 | 250 | M20 | 482 | 205 | 20.0X3.0 | 30 | 165 | 10 |
