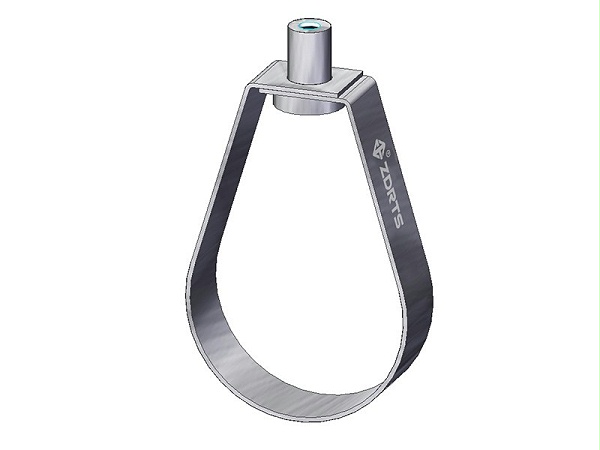

| 品号 | 抱箍范围 | 管道规格 |
抱箍范围 |
螺杆接头规格 | 管束高度 |
管束中心至 螺杆端头距离 |
管束材料宽度 管束材料厚度 |
螺帽外径规格 |
管束顶点至 螺杆端头距离 |
包装 |
| D(mm) | D(‘’) | DN(mm) | G | H(mm) | h(mm) | bxs(mm) | SW1(mm) | t1(mm) | 个 | |
| 453 5 021 | 23 | 0.5 | 15 | M10 | 86 | 51 | 1.6X1.0 | 40 | 1500 | 100 |
| 453 5 027 | 28 | 0.75 | 20 | M10 | 86 | 48 |
1.6X1.0 |
34 | 1500 | 100 |
| 453 5 034 | 35 | 1 | 25 | M10 | 89 | 48 |
1.6X1.0 |
30 | 1500 | 100 |
| 453 5 042 | 44 | 1.25 | 32 | M10 | 98 | 52 |
1.6X1.0 |
30 | 1500 | 100 |
| 453 5 048 | 50 | 1.5 | 40 | M10 | 105 | 56 |
1.6X1.0 |
31 | 1500 | 100 |
| 453 5 060 | 62 | 2 | 50 | M10 | 117 | 61 |
1.6X1.0 |
30 | 1500 | 100 |
| 453 5 076 | 77 | 2.5 | 65 |
M10 |
130 | 68 |
22X2.0 |
29 | 4500 | 50 |
| 453 5 089 | 90 | 3 | 80 |
M10 |
143 | 74 |
22X2.0 |
28 | 4500 | 50 |
| 453 5 114 | 115 | 4 | 100 |
M10 |
175 | 93 |
22X2.0 |
35 | 4500 | 25 |
| 453 5 140 | 142 | 5 | 125 |
M12 |
213 | 111 |
22X2.0 |
40 | 5200 | 20 |
| 453 5 168 | 170 | 6 | 150 |
M12 |
250 | 132 | 22X2.0 | 48 | 5200 | 15 |
| 453 5 219 | 221 | 8 | 200 |
M12 |
312 | 167 | 22X2.0 | 56 | 5200 | 10 |
