XB-P2000/悬臂支架

材料规格

【组成构件】：P2000

【孔洞尺寸】：14mm

【孔洞间距】：20.5mm距端部外边缘

规格可以按照需求定制

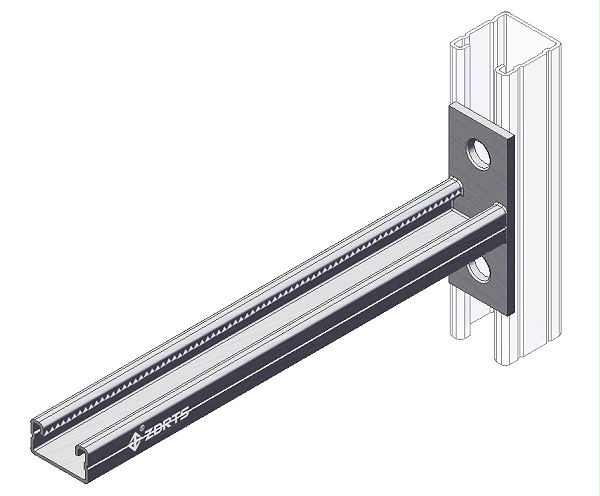

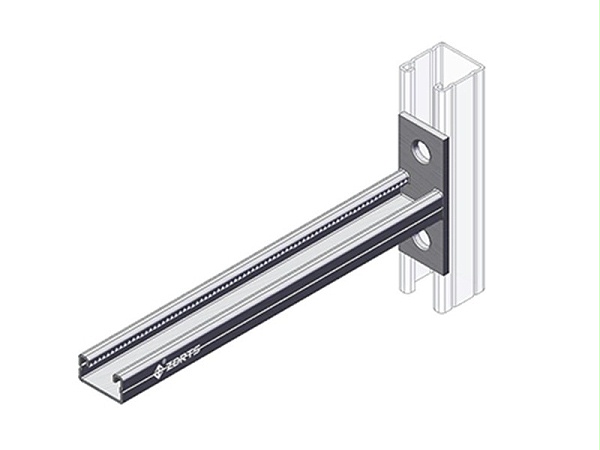

产品展示

正道瑞特斯

成品支架系统解决方案

32-XB-P2000

产品特点

正道瑞特斯

成品支架系统解决方案

结构功能

提供150mm至900mm支撑悬臂支架，使用P4000 41x41mm支架组合而成

应用范围

该悬臂支架广泛用于各种支撑系统

表面处理

镀锌板、热浸锌、可定制

安装简易

安装简易，外观美观

遵循规范

统一标准《碳素结构钢》GB/T 700；冷弯薄壁型钢结构技术规范GB50018

技术参数

正道瑞特斯

成品支架系统解决方案

所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018

并使用Min屈服强度Fy为200MPa

所示结果按照均布荷载，两端简支，同时挠度值对应大应力值

跨度		XB-P4000-150	XB-P4000-300	XB-P4000-450	XB-P4000-600	XB-P4000-750	XB-P4000-900
长度（mm)		150	300	450	600	750	900
推荐设计值（kN)	Q235B	0.85	0.42	0.28	0.21	0.17	0.14
推荐设计值（kN)	Q345B	1.25	0.62	0.41	0.31	0.24	0.20
