石油化工行业管道支架装配式创新方案

        正道瑞特斯工程技术（上海）有限公司开发了装配式重型支架；关健部件“宝石锁扣”完全替代焊接。结构尺寸型式按美标的传统形式进行等强度替换。安全环保，省工省料，是行业先进的创新方案，将引领一场行业革命。得到有关业内专家的好评。

         装配式预埋件

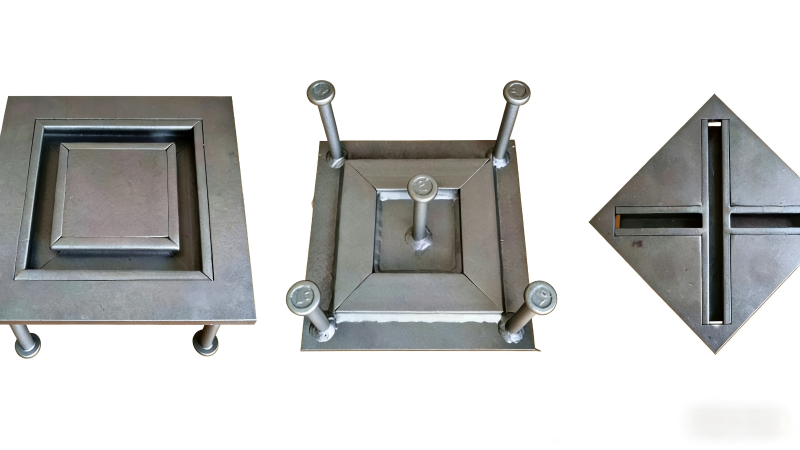

在土建阶段预埋板做成装配式形式（安装便捷、高效、减少现场粉尘及“VOC”排放）。一种创新产品装配式预埋件纠偏范围大于现行建筑规范一倍以上，生根底座能上下左右水平方向多维调节，解决基础施工误差，避免切割、焊接、钻孔打磨产生的大量粉尘污染，提高洁净度，减少现场粉尘排放。

“宝石”锁扣介绍

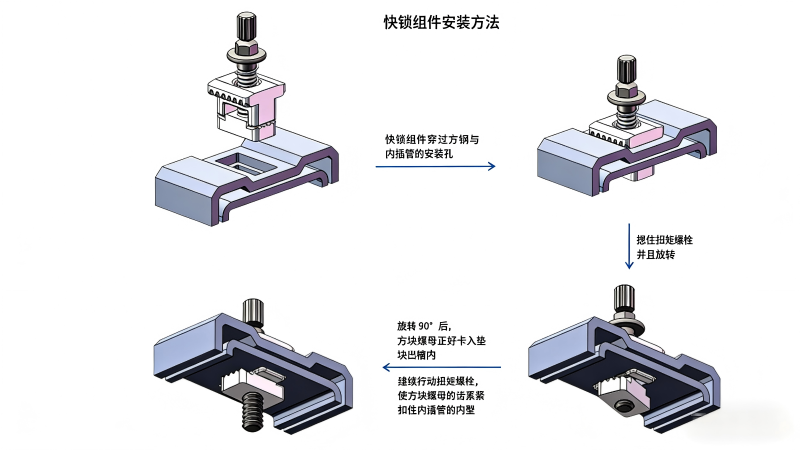

“宝石”锁扣是我公司研发的新型快速连接锁扣，具有拆装快速、材质高强、锁紧可靠等性能。“宝石”锁扣穿过预开孔构件，手动旋转扭剪螺栓梅花头90°，使方块螺母卡入垫块凹槽内，用电动扭剪扳手拧紧方块螺母和垫块，直至梅花头剪断达到预紧力要求，方块螺母和垫块齿牙压紧构件，完成锁紧。若需要拆卸构件，通过普通电动扳手拧松螺栓，逆向取出“宝石”锁扣，完成拆卸。

支架与砼结构连接方案

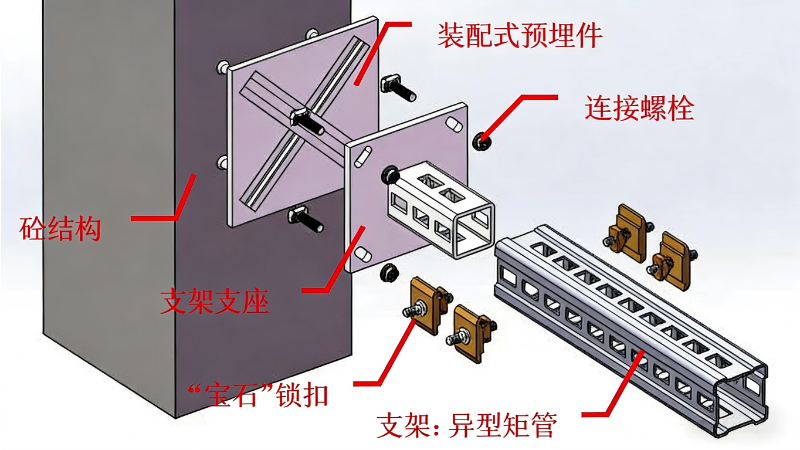

装配式预埋件预先埋入砼结构内，支架支座通过“宝石”锁扣与支架连接 ，支架支座通过连接螺栓安装在装配式预埋件沟槽上，调整支架至设计位置，锁紧“宝石”锁扣和连接螺栓。

支架与H型钢连接方案

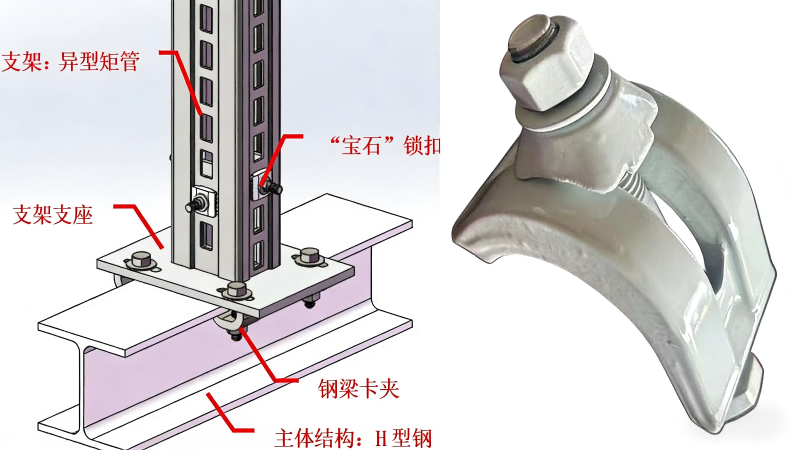

支架支座通过钢梁卡夹安装在主 体结构 H型钢翼缘上，支架通过“宝石”锁扣与支架支座连接，调整支架至安装位置，锁紧“宝石”锁扣和钢梁卡夹。

T型支架连接方案

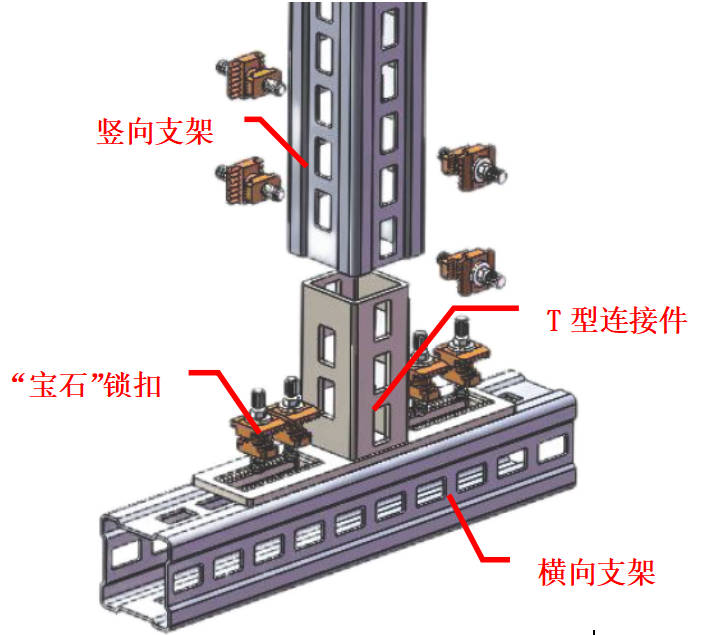

横向支架通过“宝石”锁扣连接T型连接件，竖向支架插入T型连接件中，再通过“宝石”锁扣锁紧。管道安装到位后锁紧“宝石”锁扣。

横向支架添加斜撑方案

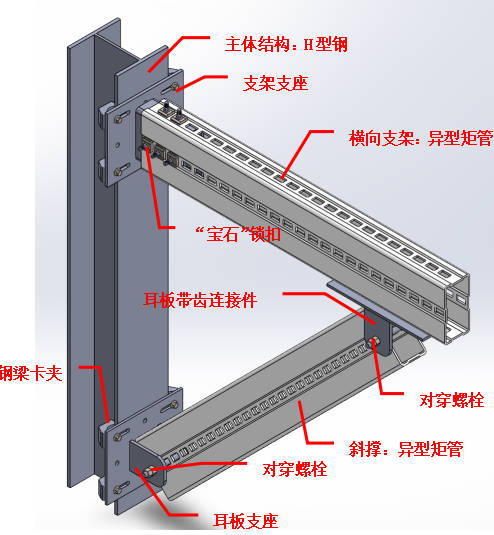

支架支座通过钢梁卡夹安装在主体结构H型钢翼缘上，支架通过“宝石”锁扣与支架支座连接，调整支架至安装位置，锁紧“宝石”锁扣和钢梁卡夹。若横向支架强度不足可添加斜撑。在支架支座下方合适位置通过钢梁卡夹把耳板支座安装在主体结构H型钢翼缘上，斜撑一端通过对穿螺栓安装到耳板支座上，另一端通过对穿螺栓与耳板连接，最后耳板在横向支架合适位置通过对穿螺栓连接。



正道瑞特斯任何一个创新产品的诞生，都来自于项目现场出现的问题，用户的需求，行业的痛点，从想法，草图，力学计算，制图，3D打印模型……直至产品的生产落地，我们己经完成了轻，中，重型各支架系列之间的互连互通互配，高度兼容的产品体系，加上我们使用先进测量技术，3D数据库，数字化产品生产管理体系，不久的将来形成全方位的成品支吊架系统解决方案，为重点行业优质客户提供最具增值价值的高品质服务，进而成为行业的代名词！

如需获取完整创新方案，欢迎随时与我司取得联系，我们将为您提供详细资料与专业对接服务。
