【长度】：3/ 6 meters
【厚度】：2.0mm

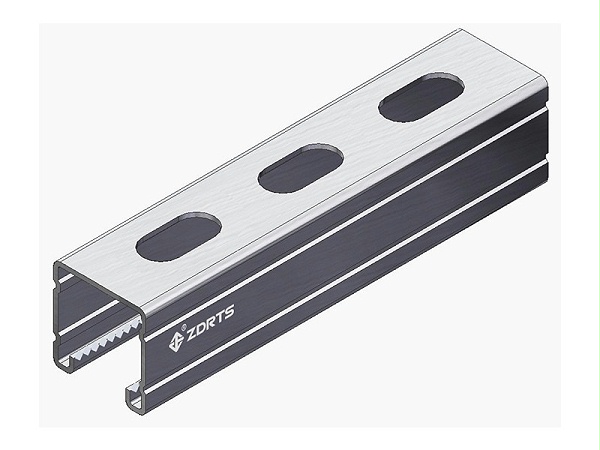

【外形】：41x41mm带棱，预留孔
【材质】：Q235B/Q345B
规格可以按照需求定制
正道金属
成品支架系统解决方案
正道金属
成品支架系统解决方案
正道金属
成品支架系统解决方案
所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018
并使用最小屈服强度Fy为200MPa
所示结果按照均布荷载，两端简支，同时挠度值对应大应力值
|
跨度(mm) |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推荐设计值（KN） |
Q235B | 6.53 | 3.55 | 3.20 | 1.58 | 1.26 | 1.04 | 0.95 | 0.77 | 0.68 | 0.59 | 0.54 |
0.50 |
|
Q345B |
8.87 |
4.64 |
3.00 | 2.25 | 1.76 | 1.53 | 1.26 | 1.13 | 0.99 | 0.95 | 0.81 | 0.72 | |
|
max挠度（mm） |
Q235B |
0.20 | 0.60 | 1.30 | 2.50 | 3.90 | 5.50 | 7.70 | 9.80 | 12.50 | 15.00 | 18.60 | 22.40 |
|
Q345B |
0.20 | 0.60 | 1.30 | 2.50 | 3.90 | 5.50 | 7.70 | 9.80 | 12.50 | 15.00 |
18.60 |
22.40 |
|
