  • 定制弧形槽道

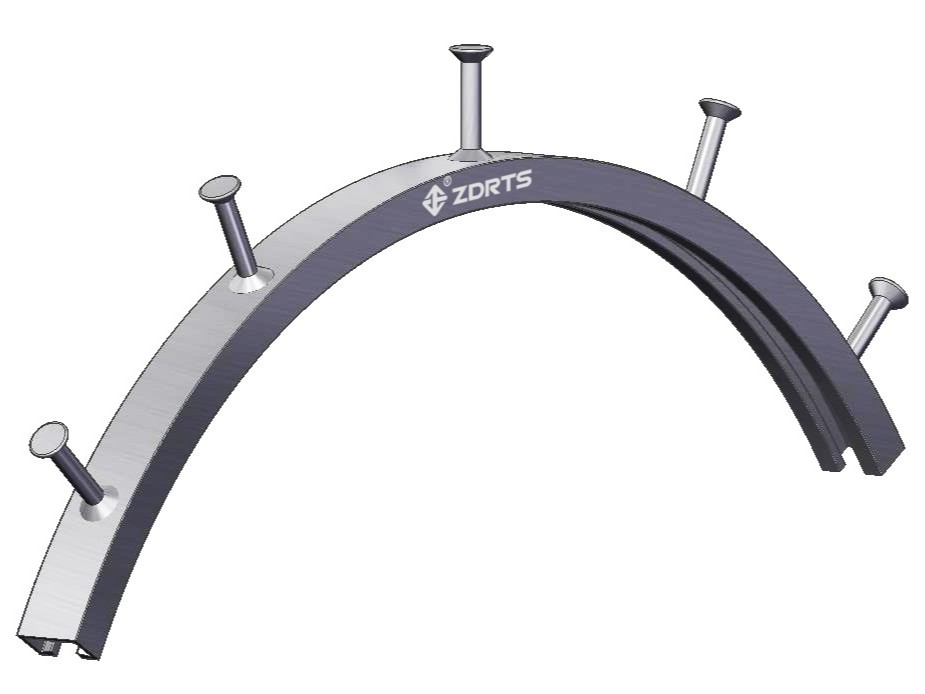

定制弧形槽道


全国热线

021-68381285

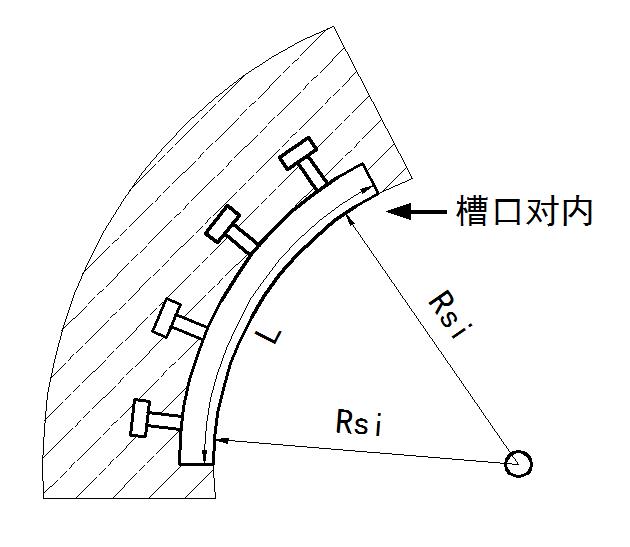

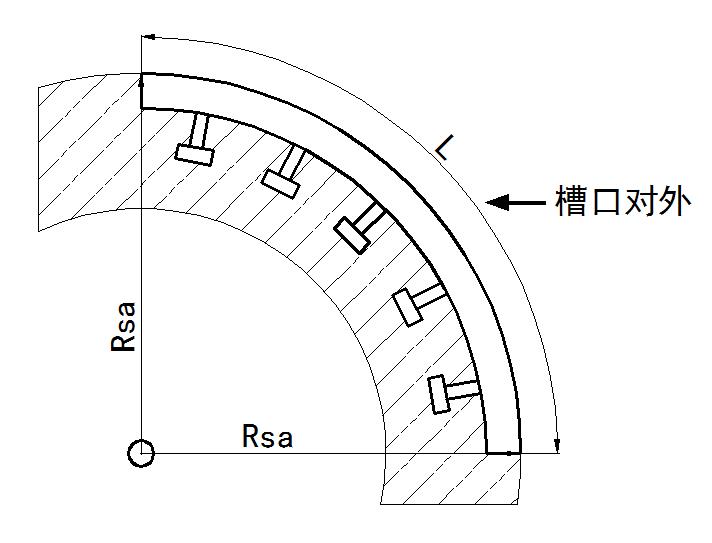

弧形槽道: Rsa=槽口对内     Rsi=槽口对外      L=槽钢长度【mm】(max为5400mm)

弧形槽1                  弧形槽2

产品信息

南通正道

成品支架系统解决方案

产品性能
热轧、带齿,三个方向受力;
适用范围
适用于动荷载;适用于地震荷载;适用于铁路、公路、桥梁、建筑等各种弧度设计区域,增加其安全性能;



南通正道

成品支架系统解决方案

各种型号槽道弧度规格表

槽道

RZA72/48

RZA55/42

RZA52/34

RZA50/25 RZA41/26

RZA52/34

最小Ri〔m〕 3 2.5 2.5 2 2
最小Ra〔m〕 3.5 3 3 2.5 2
最小槽钢长度min.L〔m〕 1.5 1.5 1.5 1.5 1
最大槽钢长度max.L〔m〕 5.5 5.5 5.8 5.8 5.8

槽道

RZB-C64/44

RZB-C53/34

RZB-C38/23

RZB-C30/20
最小Ri〔m〕 2.5 2.5 1.5 1.5
最小Ra〔m〕 3.5 3 2 2
最小槽钢长度min.L〔m〕 1.5 1.5 0.5 0.5
最大槽钢长度max.L〔m〕 5.8 5.8 5.8 5.8
