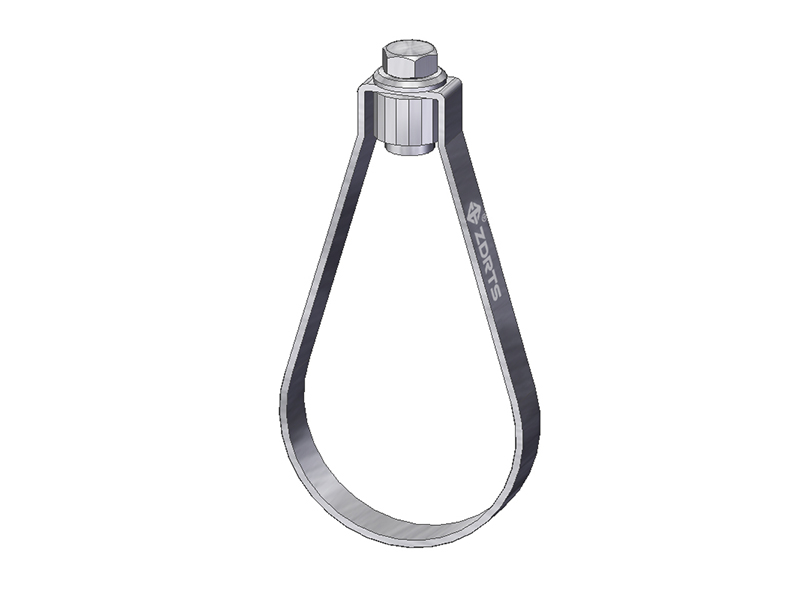

85-喷淋系统管束

产品特点

正道金属

成品支架系统解决方案

适用环境
适用于DIN 250以下的喷淋系统管道应用;
安装环境
使用常规螺母和螺杆,可以单手安装;
产品优势
可以调节高度,预装扣带快速扣合,节约安装时间;
安装提示
提示:螺杆必须完全旋入接头内,以确保达到预定承载力。
产品型号

正道金属

成品支架系统解决方案



品号 抱箍范围
管道规格
管道规格
螺杆接头规格
管束高度
管束中心至螺杆端头距离
管束材料宽度管束材料厚度 螺帽外径规格
管束顶点至螺杆端头距离
包装
D(mm)
D('')
DN(mm)
G
H(mm)
h(mm)
bxs(mm) SW1(mm)
t1(mm)

455 7 028
28
-
20
M8
86
47.0 9.0X2.0 13 33 50
455 7 035 35
1 25
M8 93
51.0 9.0X2.0 13 34 50
455 7 044 44 - 32 M8 102 55.5 9.0X2.0 13 34 50
455 7 050 50 40 M8 110 61.0 9.0X2.0 13 36 50
455 7 062 62 2 50 M8 122 66.0 9.0X2.0 13 35 50
455 6 028 28 ¾ 20 M10 86 47.0 9.0X2.0 15 33 50
455 6 035 35 1 25 M10 93 51.0 9.0X2.0 15 34 50
455 6 044 44 32 M10 102 55.5 9.0X2.0 15 34 50
455 6 050 50 40 M10 110 61.0 9.0X2.0 15 36 50
455 6 062 62 2 50 M10 122 66.0 9.0X2.0 15 35 50
455 6 077 77 65 M10 142 73.0 10.0X3.0 15 35 25
455 6 090 90 3 80 M10 157 81.0 10.0X3.0 15 36 25
455 6 115 115 - 100 M10 200 111.0 10.0X3.0 15 54 25
455 6 142 142 5 125 M10 225 120.0 10.0X3.0 18 49 25
455 6 170 170 - 150 M10 265 151.0 10.0X3.0 18 66 25
455 6 221 221 8 200 M16 358 208.0 16.0X3.0 24 97 25
455 6 275 275 10 250 M20 482 205.0 20.0X3.0 30 165  10
