产品展示

正道瑞特斯

成品支架系统解决方案

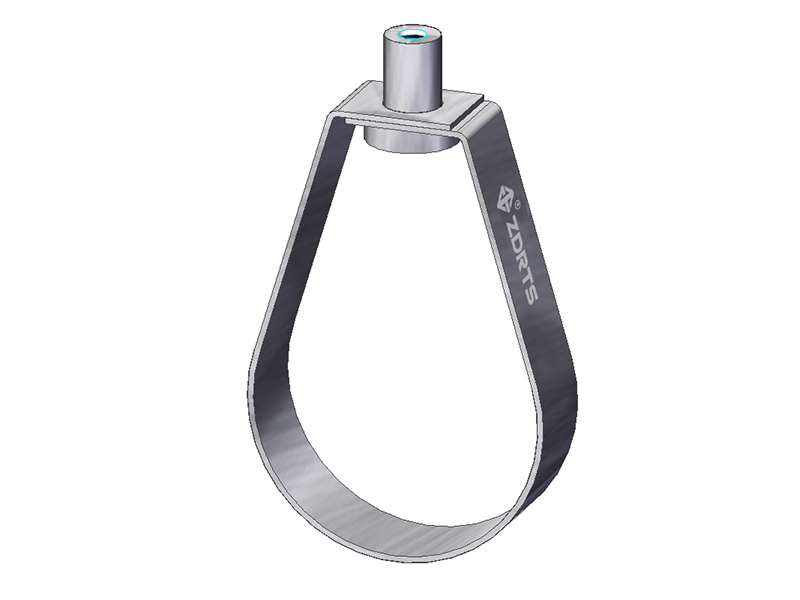

86-喷淋系统管束

产品特点

正道瑞特斯

成品支架系统解决方案

适用环境
适用于DIN 200以下的喷淋系统管道应用;
安装环境
使用常规螺母和螺杆,可以单手安装;
安装提示
提示:螺杆必须完全旋入接头内,以确保达到预定承载力。
产品型号

正道瑞特斯

成品支架系统解决方案



品号 抱箍范围
管道规格
管道规格
螺杆接头规格
管束高度
管束中心至螺杆端头距离
管束材料宽度管束材料厚度 螺帽外径规格
管束顶点至螺杆端头距离
包装
D(mm)
D('')
DN(mm)
G
H(mm)
h(mm)
bxs(mm) SW1(mm)
t1(mm)

453 5 021 21 ½ 15 M10 86 51 16X1.0 40 1500 100
453 5 027 27 ¾ 20 M10 86 48 16X1.0 34 1500 100
453 5 034 34 1 25 M10 89 48 16X1.0 30 1500 100
453 5 042 42 32 M10 98 52 16X1.0 30 1500 100
453 5 048 48 40 M10 105 56 16X1.0 31 1500 100
453 5 060 60 2 50 M10 117 61 16X1.0 30 1500 100
453 5 076 76 65 M10 130 68 22X2.0 29 4500 50
453 5 089 89 3 80 M10 143 74 22X2.0 28 4500 50
453 5 114 114 4 100 M10 175 93 22X2.0 35 4500 25
453 5 140 140 5 125 M12 213 111 25X3.0 40 5200 20
453 5 168 168 6 150 M12 250 132 25X3.0 48 5200 15
453 5 219 219 8 200 M12 312 167 25X3.0 56 5200 10
