  • PS4000/开孔支架

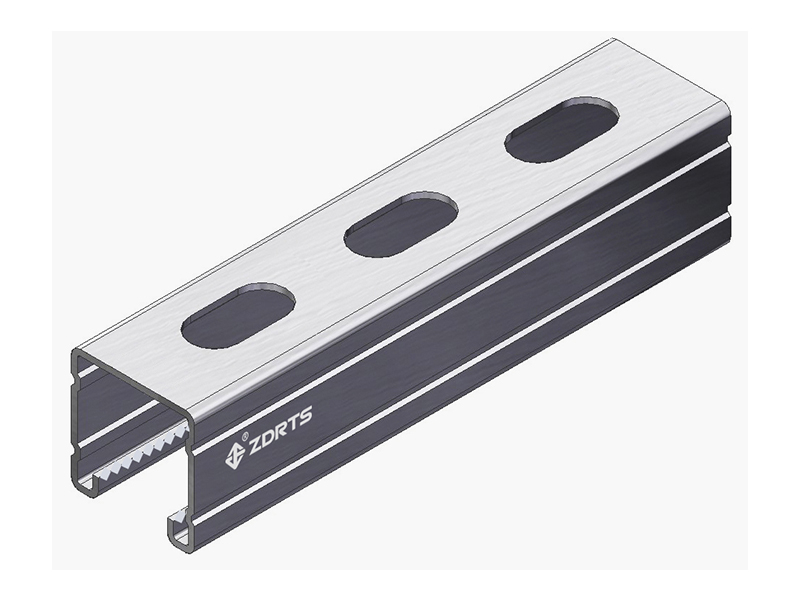

PS4000/开孔支架
材料规格

【长度】:3/ 6 meters

【厚度】:2.0mm

【外形】:41x41mm带棱,预留孔

【材质】:Q235B/Q345B

规格可以按照需求定制

全国热线

021-68381285

产品展示

正道瑞特斯

成品支架系统解决方案

22-PS4001

产品特点

正道瑞特斯

成品支架系统解决方案

抗弯强度
该支架是钢板冷弯成型,抗弯强度、刚度等性能优异
抗滑系数
两侧内翻肋边压齿,与连接螺母机齿合,加大抗滑系数
灵活使用
背部长圆孔可减重并灵活与丝杆配套使用
表面处理
镀锌板、热浸锌、可定制
安装简易
安装简易,外观美观
遵循规范
统一标准《碳素结构钢》GB/T 700;冷弯薄壁型钢结构技术规范GB50018
技术参数

正道瑞特斯

成品支架系统解决方案


所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018

并使用Min屈服强度Fy为200MPa

所示结果按照均布荷载,两端简支,同时挠度值对应大应力值






跨度(mm)

250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000

推荐设计值(KN)

Q235B 6.53 3.55 3.20 1.58 1.26 1.04 0.95 0.77 0.68 0.59 0.54

0.50

Q345B

8.87

4.64

3.00 2.25 1.76 1.53 1.26 1.13 0.99 0.95 0.81 0.72
max挠度(mm)
Q235B
0.20 0.60 1.30 2.50 3.90 5.50 7.70 9.80 12.50
15.00
18.60 22.40
Q345B 0.20 0.60 1.30 2.50 3.90 5.50 7.70 9.80 12.50 15.00 18.60 22.40
