  • PZ5000/组合支架

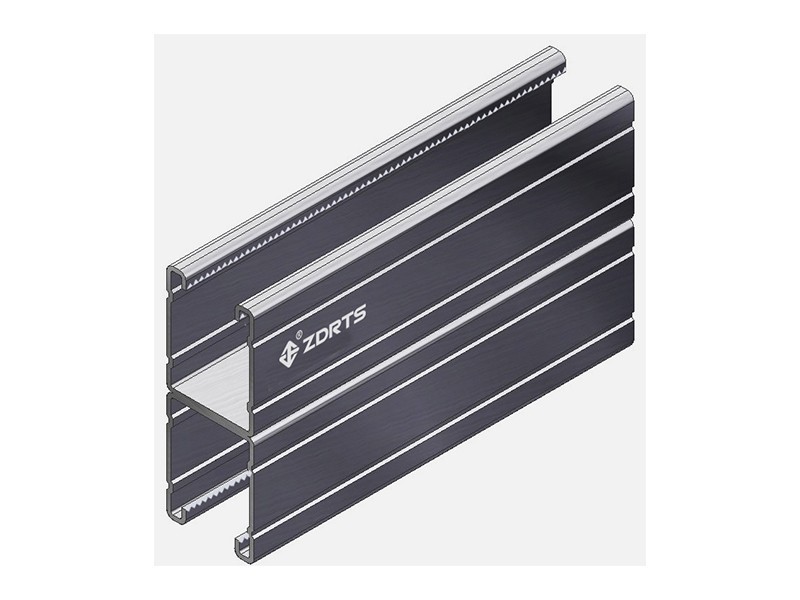

PZ5000/组合支架
材料规格

【长度】:3/ 6 meters

【厚度】:2.75mm

【外形】:104x41mm带棱

【材质】:Q235B/Q345B

规格可以按照需求定制

全国热线

021-68381285

产品展示

正道金属

成品支架系统解决方案

29-PZ5000

产品特点

正道金属

成品支架系统解决方案

自由组合
该支架可以由其他支架截面组合而成。例子:可使用P5000支架组合成PZ5000支架
定制截面
组合支架的截面可以根据实际需要制定
高强耐压
强度高、承载大
表面处理
镀锌板、热浸锌、可定制
安装简易
安装简易,外观美观
遵循规范
统一标准《碳素结构钢》GB/T 700;冷弯薄壁型钢结构技术规范GB50018
技术参数

正道金属

成品支架系统解决方案


所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018

并使用Min屈服强度Fy为200MPa

所示结果按照均布荷载,两端简支,同时挠度值对应大应力值

跨度(mm)

250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000

推荐设计值(KN)

Q235B 32.00 16.00 10.50 8.00 6.20 5.20 4.50 3.90 3.50 3.00 2.75

2.50

Q345B

45.00

23.00

14.50 11.00 8.80 7.50 6.50 5.75 5.10 4.50 4.10 3.65
max挠度(mm)
Q235B
0.10 0.20 0.50 0.90 1.40 2.00 2.80 3.60 4.70 5.60 6.80 8.10
Q345B 0.10 0.30 0.70 1.30 2.00 2.90 4.00 5.30 6.80 8.20
10.00 11.70
