【长度】:3/ 6 meters
【厚度】:2.5mm

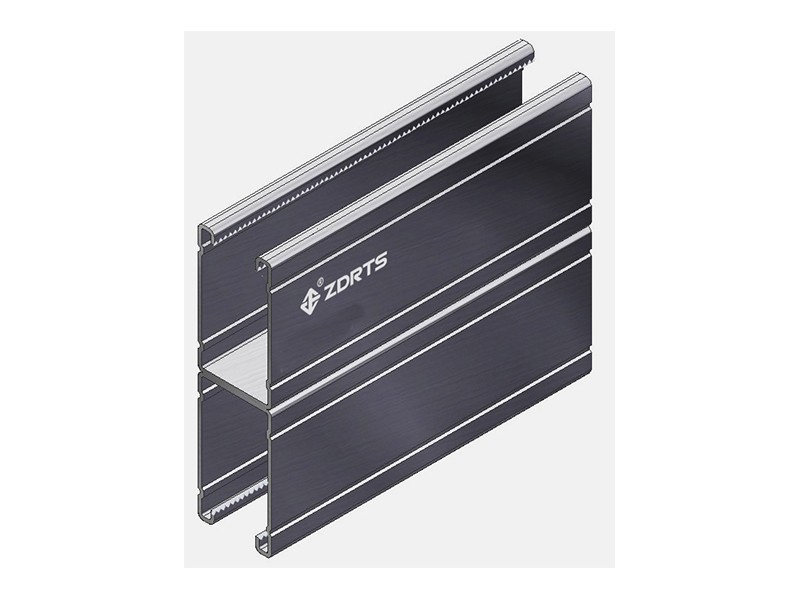

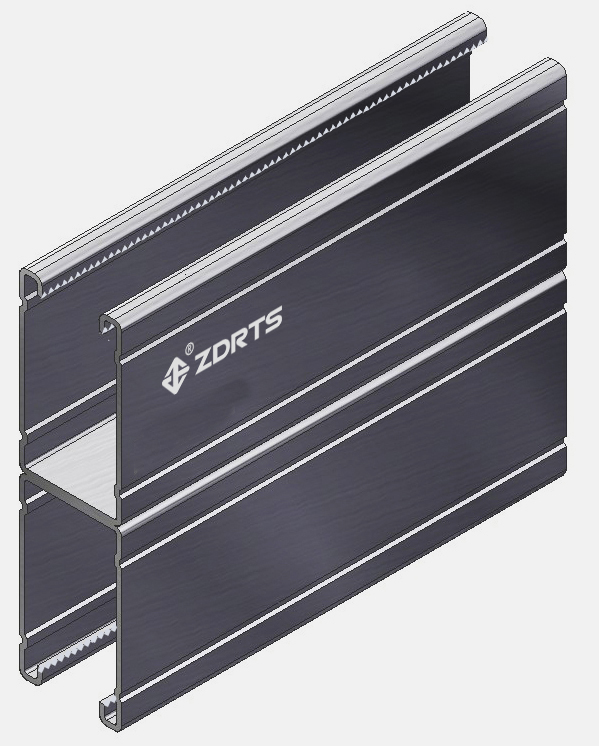

【外形】:144x41mm带棱
【材质】:Q235B/Q345B
规格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
正道瑞特斯
成品支架系统解决方案
所示荷载值遵循冷弯薄壁型钢结构技术规范GB50018
并使用Min屈服强度Fy为200MPa
所示结果按照均布荷载,两端简支,同时挠度值对应大应力值
跨度(mm) |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
推荐设计值(KN) |
Q235B | 50.00 | 28.00 | 18.50 | 14.00 | 11.00 | 9.50 | 8.20 | 7.25 | 6.35 | 5.50 | 5.00 |
4.50 |
Q345B |
75.00 |
40.00 |
28.00 | 20.00 | 16.00 | 13.35 | 12.00 | 10.50 | 9.20 | 8.35 | 7.50 | 6.80 | |
max挠度(mm) |
Q235B |
0.10 | 0.20 | 0.40 | 0.70 | 1.00 | 1.50 | 2.10 | 2.70 | 3.40 | 4.10 | 5.00 | 5.80 |
Q345B | 0.10 | 0.20 | 0.50 | 0.90 | 1.50 | 2.10 | 3.00 | 3.90 | 4.90 |
6.10 |
7.40 | 8.70 |
