  • U型抗震管束限位件
U型抗震管束限位件


全国热线

021-68381285

产品展示

正道瑞特斯

成品支架系统解决方案

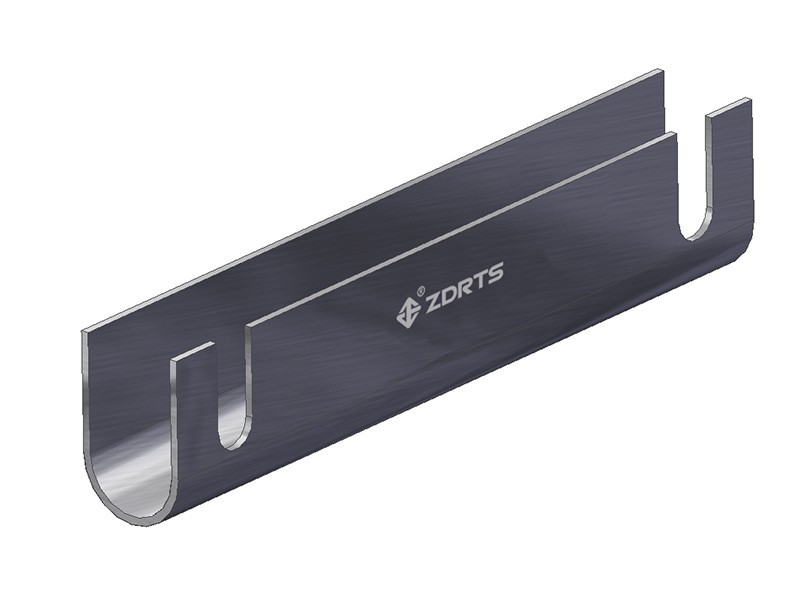

72-U型抗震管束限位件

产品特点

正道瑞特斯

成品支架系统解决方案

适用环境
适用于抗震U型管束,提高其抗形变力;
安装环境
两端片向内扣,即可轻松固定到管束内贯穿的螺栓上;特殊的缺口设计,有效定位;
品号 品名 螺栓规格 最大设计荷载

D(")

mm g

ZD001025

抗震管束限位件ZDS-S025 M10 1 25 14

ZD001032

抗震管束限位件ZDS-S032 M10 1 1/4 32 18
ZD001040 抗震管束限位件ZDS-S040 M10 1 1/2 40 22

ZD001050

抗震管束限位件ZDS-S050 M10 2 50 42

ZD001065

抗震管束限位件ZDS-S065 M10 2 1/2 65 52
ZD001075 抗震管束限位件ZDS-S075 M10 3 75 68

ZD001090

抗震管束限位件ZDS-S090 M10 3 1/2 90 72

ZD001100

抗震管束限位件ZDS-S100 M10 4 100 81
ZD001125 抗震管束限位件ZDS-S125 M10 5 125 124

ZD001150

抗震管束限位件ZDS-S150 M10 6 150 147

ZD001200

抗震管束限位件ZDS-S200 M10 8 200 192
ZD001250 抗震管束限位件ZDS-S250 M10 10 250 329

ZD001300

抗震管束限位件ZDS-S300 M10 12 300 391

ZD001350

抗震管束限位件ZDS-S350 M10 14 350 715
ZD001400 抗震管束限位件ZDS-S400 M10 16 400 833

ZD001450

抗震管束限位件ZDS-S450 M10 18 450 1019

ZD001500

抗震管束限位件ZDS-S500M10 20 500 1152
