  • 斜拉连接U型抗震管束

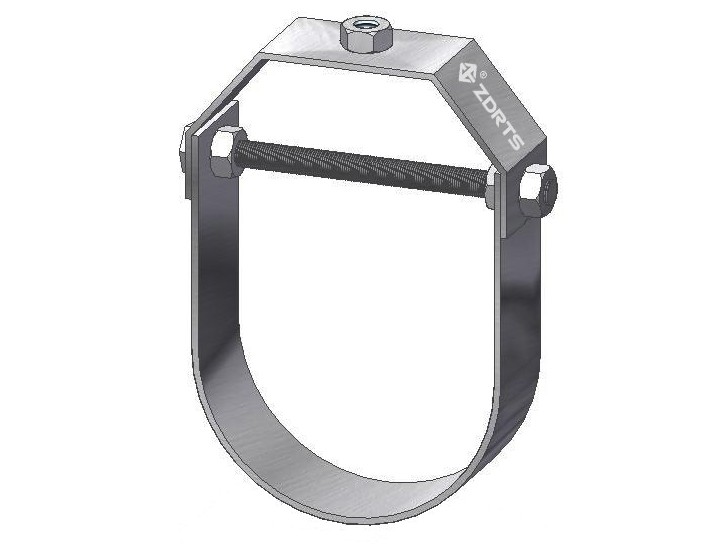

斜拉连接U型抗震管束


全国热线

021-68381285

产品展示

正道金属

成品支架系统解决方案

斜拉连接抗震管束

产品特点

正道金属

成品支架系统解决方案

适用环境
可用作轴向支撑和横向支撑的支架连接;连接各种规格螺杆和槽钢;
安装环境
与抗震转接件或结构连接件配合使用,可很好的抵抗轴向力、横向力;
产品优势
双加劲肋设计提高了管束在震动中的抗形变力;适用于DIKN 650以下的各类管道;体现活动性能,已达到抗震目的
产品型号

正道金属

成品支架系统解决方案


品号
品名
管道规
螺栓规格
max水平设计荷载
重量
mm mm kN g
ZD 002100 抗震管束 ZDS-U M16 100 M16 6.36 921
ZD 002125 抗震管束 ZDS-U M20 150 M20 8.89 2413
ZD 002150 抗震管束 ZDS-U M20 250 M20 16.90 5225
ZD 002200 抗震管束 ZDS-U M24 300 M24 18.68 6572
ZD 002250 抗震管束 ZDS-U M24 350 M24 20.46 9526
ZD 002300 抗震管束 ZDS-U M26 400 M26 21.35 10405
ZD 002350 抗震管束 ZDS-U M26 450 M26 21.35 17631
ZD 002300 抗震管束 ZDS-U M26 500 M26 21.35 21972
