  • ZDO型大载荷阻尼弹簧隔振器
ZDO型大载荷阻尼弹簧隔振器


全国热线

021-68381285

产品展示

正道瑞特斯

成品抗震支架系统解决方案

ZDS型弹簧隔振器

产品概述

正道瑞特斯

成品抗震支架系统解决方案

ZDO 型大载荷阻尼弹簧隔振器,采用多个压缩螺栓弹簧组合,侧向阻尼块,增加垂向阻尼系数。通过调节螺栓可改变纵向及横向刚度,从而保证系统频率,确保隔振效果。通过调节螺母可调整整个机械设备的安装水平高度,有效地保证机器设备的安全运行。特别适用大中型机械设备的积极隔振和消极隔振,亦可用于隔声房的地坪隔振。

说明

正道瑞特斯

成品抗震支架系统解决方案

用户如果需要更大荷载的隔振器可另行设计制造。

示意图

正道瑞特斯

成品抗震支架系统解决方案

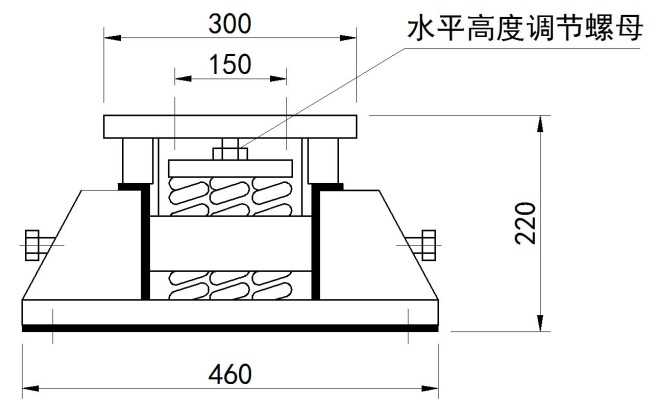

ZDO 型大载荷阻尼弹簧隔振器 示意图1

ZDO 型大载荷阻尼弹簧隔振器 示意图2

技术参数及外形尺寸

正道瑞特斯

成品抗震支架系统解决方案

型号 荷载范围 频率范围 竖向总刚度
ZDD-1 1000-2000 4.55-3.22 860
ZDD-2 1250-2500 4.55-3.22 1025
ZDD-3 1500-3000 4.55-3.22 1230
ZDD-4 1750-3500 4.55-3.22 1435
ZDD-5 2000-4000 4.55-3.22 1640
ZDD-6 2250-4500 4.55-3.22 1845
ZDD-7 3500-5000 4.83-4.12 3200
ZDD-8 4000-5500 4.83-4.12 3780
ZDD-9 4500-6000 4.83-4.12 4320
ZDD-10 5000-7000 4.83-4.12 4860
